제품 상세 정보:
|
| 전원 공급: | 380V/3Ph/50Hz | 대기 온도 범위: | 5-45C |
|---|---|---|---|
| 냉장료: | R404A | 컨덴서형: | 핀과 관 |
| 냉각 방법: | 풍랭식입니다 | 입력 전원: | 3.18kW |
| 인증서: | CE/ISO9001 | 소음 수준: | 65-75 dB |
| 강조하다: | 6HP 상용 물 냉장기,6HP 공기 냉각 냉장고,380V 공기 냉각 냉장고 |
||

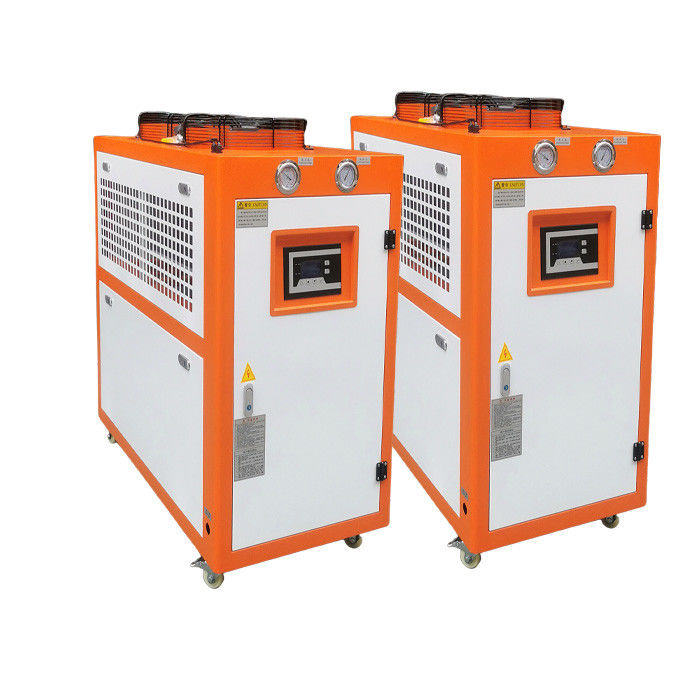

RX-6HP 공기 냉각 물 냉장고 코팅 기계, 진공 코팅, 전자기 산화
제품 설명:
진공 코팅 냉장기는 진공 코팅 장비를 냉각하는 데 사용되는 냉장기입니다. 그것의 주요 기능은 반응 챔버의 온도를 제어하는 것입니다.진공 펌프 및 기타 장비의 안정성 및 필름 품질을 보장하기 위해.
생산 특징:
진공 코팅 냉장고의 주요 특징은 다음과 같습니다.
1고 정밀 온도 조절: 진공 코팅 냉장기는 반응 챔버의 온도를 정확하게 제어 할 수 있습니다.목표물 및 진공 펌프 및 다른 장비 냉각수의 온도 및 흐름을 제어함으로써장비의 안정성과 필름의 품질을 보장하기 위해.
2효율적인 냉각: 진공 코팅 냉장기는 순환 물로 반응 챔버, 대상 물질, 진공 펌프 및 기타 장비의 온도를 빠르게 줄일 수 있습니다.그리고 냉각 효율과 생산 효율을 향상.
3컴팩트 장비 구조: 진공 코팅 냉장고는 일반적으로 컴팩트 구조 디자인을 채택하고 작은 공간을 차지하며 설치 및 사용이 쉽습니다.
4작동하기 쉽습니다: 진공 코팅 냉장고의 작동은 비교적 간단합니다, 장비의 통제를 실현하기 위해 온도 및 냉각 물의 흐름을 조정해야합니다.
5에너지 절약 및 환경 보호: 진공 코팅 냉장고는 에너지 절약 및 환경 보호 디자인을 채택하여 에너지 소비와 환경 오염을 줄일 수 있습니다.
진공 코팅 냉장기는 전자, 광 전자, 항공, 화학 및 기타 산업에서 널리 사용되었습니다. 그들은 진공 코팅 장비에 안정적인 냉각 물 공급원을 제공 할 수 있습니다.장비의 안정성과 필름의 품질을 보장합니다., 생산 효율을 향상시키고 생산 비용을 줄입니다.
작동 원리:
공기 냉각기 의 주요 구성 요소 는 압축기, 공기 응축기, 팽창 밸브, 증발기 이다. 그 작업 흐름 의 기본적인 개요 는 다음 과 같다.
1압축기는 저압, 저온 냉각 가스를 흡수하고 고압, 고온 가스로 압축합니다.
2이 고온 고압 냉각 가스는 공기 응축기에 들어가 주변 공기와 열을 교환하고,냉각제는 기체 상태에서 액체 상태로 응고합니다..
3고압 냉각 액체가 확장 밸브를 통과하면 압력이 갑자기 떨어지고 저압과 저온 냉각 액체로 변합니다.
4낮은 온도와 낮은 압력 냉각 액체는 증발기에 들어가 실내 열을 흡수하고 스스로 기체 상태로 증발합니다.그리고 실내 온도가 냉각의 목적을 달성하기 위해 떨어집니다..
5냉각 가스는 다시 압축기에 빨려 들어가 순환을 완료합니다.
공기 냉각 냉장고의 장점은 설치가 간단하고 냉각 타워와 냉각 물 펌프가 필요하지 않으며 유지 보수 비용이 낮습니다.효율은 수냉 냉각기보다 낮습니다., 특히 높은 주변 온도에서, 그리고 그 효율은 더 감소합니다.
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 | 16 압력 완화 밸브 |
기술 매개 변수:
| 모델 | RX-1HP | RX-2HP | RX-3HP | RX-4HP | RX-5HP | RX-6HP | RX-8HP | RX-10HP | ||
| 냉각 용량 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| 켈리 칼로리/시간 | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 순환 펌프 | 힘 | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 머리 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 증발기 | 흐름 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 물 용량 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 직경 | 인치 | 1/2인치 | 3/4인치 | 1" | 1-1/2인치 | 1-1/2인치 | ||||
| 콘덴서 | 종류 | 효율적인 청동 세트 유람 알루미늄 핀 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 단위 무게 | 1kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
응용 산업:
작은 공기 냉각 냉장기는 다음과 같은 여러 산업 및 응용 분야에 적합합니다.
1전자 산업: 작은 공기 냉각 냉장고는 반도체, 광학,장비의 정상적인 작동을 보장하기 위한 전자 부품.
2의약품 산업: 작은 공기 냉각 냉장기는 온도 조절이 필요한 의약품 생산 과정의 링크에 안정적인 냉각 효과를 제공할 수 있습니다.의약품의 품질과 안전성 확보.
3식품 산업: 작은 공기 냉각 냉장고는 식품 가공 중에 온도 조절을 필요로 하는 연결 고리를 냉각시킬 수 있습니다.식품의 품질과 안전성 확보를 위한 저장 및 운송.
4플라스틱 산업: 작은 공기 냉각 냉장고는 플라스틱 주사형, 부어형, 진압형 등에서 온도 조절 연결 고리를 냉각 할 수 있습니다.제품 품질과 생산 효율성을 보장하기 위해.
5화학 산업:작은 공기 냉각 냉각기는 화학 제품의 품질과 안전을 보장하기 위해 화학 생산 과정에서 온도 조절이 필요한 링크에 냉각을 제공할 수 있습니다..
일반적으로 작은 공기 냉각기들은 냉각을 필요로 하는 다양한 경우에 적합하며, 다양한 산업에 효율적이고 안정적이고 신뢰할 수 있는 냉각 솔루션을 제공합니다.
우포트 및 서비스:
공기 냉각 냉각기 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
공기 냉각 냉장기는 표준 접합판 목재 상자에 포장되어 배송됩니다. 모든 구성 요소는 필름으로 고정되고 보호되며 단위는 쉽게 운송 할 수 있도록 팔렛에 배치됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
진공 코팅에 대한 냉장기의 중요성
냉장기는 진공 코팅 과정에서 매우 중요한 역할을 하고 있으며 진공 코팅의 품질과 효율성에 중요한 영향을 미칩니다.진공 코팅에서 냉장기의 역할은 주로 다음 측면에 반영됩니다.:
1반응 챔버 온도를 제어: 진공 코팅 과정에서 반응 챔버의 온도는 계속 상승합니다. 온도가 너무 높으면,그것은 필름의 품질과 필름 형성 속도에 영향을 줄 것입니다.. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2진공 펌프의 온도를 제어: 진공 펌프는 진공 코팅 과정의 필수 장치이며, 온도의 증가로 펌프 효율성과 수명이 감소합니다.냉장기는 진공 펌프 껍질과 흡수 파이프 라인을 냉각함으로써 진공 펌프의 온도를 줄일 수 있습니다, 흡수 효율을 향상시키고 진공 펌프의 사용 수명을 연장합니다.
3표적 냉각: 표적은 코팅 과정에서 열을 생성합니다. 시간 내에 냉각되지 않으면 표적의 서비스 수명을 줄이고 필름의 품질에 영향을 줄 것입니다.물 냉장기는 물 순환을 통해 표적을 냉각 할 수 있습니다, 목표물의 일정한 온도를 유지, 목표물의 서비스 수명을 연장하고 필름의 품질을 향상.
4장비의 안정성 확보: 진공 코팅 과정에서 장비의 안정성은 필름 형성의 품질과 효율성에 결정적인 영향을 미칩니다.냉장기는 반응 챔버의 온도를 조절함으로써 장비의 안정성을 보장합니다., 진공 펌프 및 대상 물질, 영화 형성의 품질과 효율성을 향상시키기 위해.
요약하자면, 냉장기는 진공 코팅 과정에서 장비의 안정성을 보장 할뿐만 아니라 반응 챔버, 진공 펌프 및 목표물의 온도를 제어 할 수 있습니다.그리고 필름 형성의 품질과 효율성을 향상그래서 진공 코팅에 대한 중요성은 무시할 수 없습니다.
