제품 상세 정보:
|
| 전원 공급 전압: | 1PH/220V/50Hz | 냉장료: | R22 (R407C/R404A/R410A/R134A) |
|---|---|---|---|
| 압축기: | 0.75 | 팬: | 0.13 |
| 콘덴서: | 1000 | 증발기: | 35 |
| 차원: | L (mm) 910 W (mm) 55h (mm) 85 | 무게: | KG 82.5 90.5 |
| 보호 시스템: | 높이 / 저압, 수류, 과부담, 등. | 전압: | 220V/380V/415V/440V/480V |
| 배출구 수온: | 5-50C | 제품 이름: | 풍랭식 수냉기 |
| 제어 시스템: | PLC / 마이크로컴퓨터 | ||
| 강조하다: | 220V 공기 및 물 냉각 냉장고,220V 물 냉각기,고효율의 물 냉각기 |
||

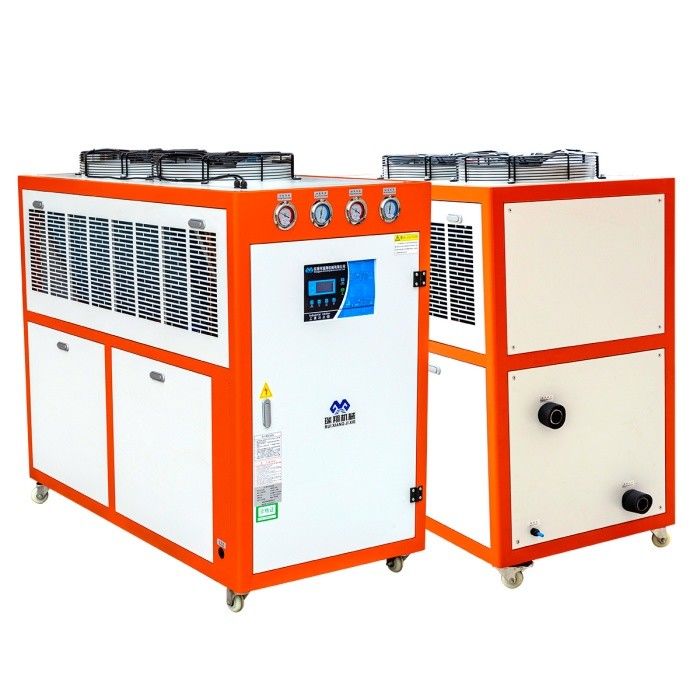

공기 냉각 냉장고 효율적인 냉각 솔루션
공기 냉각 냉각기 효율적인 냉각 솔루션은 에너지 소비를 최적화하고 운영 비용을 줄이기 위해 설계된 고급 친환경 냉각 기술을 제공합니다.온도 분산을 위해 주변 공기를 활용합니다., 이 냉장기는 복잡한 물 냉각 시스템에 대한 필요성을 제거하여 설치가 쉽고 최소한의 유지 관리를 보장합니다. 상업 건물, 산업 시설 및 데이터 센터에 이상적입니다.우리의 공기 냉각 냉장기는 일관성, 광범위한 응용 프로그램에서 신뢰할 수있는 냉각 성능. 지능형 제어 시스템과 사용자 정의 가능한 구성으로 다양한 냉각 요구에 원활하게 적응합니다.시스템 효율성 및 지속가능성 향상비용 효율적이고 고성능 냉각 솔루션을 경험하여 환경 책임과 최고 운영 성능을 균형 잡습니다.
제품 특징:
공기 냉각 냉각기는 일반적인 냉각 장비이며 주요 특징은 다음과 같습니다.
1독립성: 공기 냉각 냉각기는 파이프 또는 물 펌프를 통해 외부 냉각 물 소스에 연결 할 필요가 없습니다. 독립적이며 설치 및 이동이 쉽습니다.
2높은 효율성과 에너지 절감: 공기 냉각 냉각기는 높은 효율의 압축기와 열 교환기를 채택하여 짧은 시간 내에 설정된 온도 요구 사항을 달성 할 수 있습니다.또한 에너지 소비를 줄이고 더 나은 에너지 절약 효과를 얻을 수 있습니다..
3간편한 유지보수: 공기 냉각 냉장고는 구조가 간단하고 유지보수도 쉽고 청소 및 수리도 쉽습니다.
4낮은 소음: 공기 냉각 냉장고는 낮은 작동 소음을 가지고 있으며 주변 환경과 인원을 방해하지 않습니다. 조용한 환경을 필요로하는 장소에 적합합니다.
5자동 제어: 공기 냉각 냉장고는 안정적이고 신뢰할 수있는 냉각 효과를 보장하기 위해 온도와 습도를 자동으로 조정 할 수있는 고급 제어 시스템을 채택합니다.
6유연성: 공기 냉각 냉장고는 다른 필요를 충족시키기 위해 혼자 또는 다른 장비와 함께 사용할 수 있습니다.
일반적으로 공기 냉각 냉장고는 독립성, 높은 효율성 및 에너지 절약, 간편한 유지 보수, 낮은 소음, 자동 제어 및 유연성의 특징을 가지고 있습니다.그리고 다양한 냉각 필요에 널리 사용되는 이상적인 장비입니다.
작동 원리:
공기 냉각기 의 주요 구성 요소 는 압축기, 공기 응축기, 팽창 밸브, 증발기 이다. 그 작업 흐름 의 기본적인 개요 는 다음 과 같다.
1압축기는 저압, 저온 냉각 가스를 흡수하고 고압, 고온 가스로 압축합니다.
2이 고온 고압 냉각 가스는 공기 응축기에 들어가 주변 공기와 열을 교환하고,냉각제는 기체 상태에서 액체 상태로 응고합니다..
3고압 냉각 액체가 확장 밸브를 통과하면 압력이 갑자기 떨어지고 저압과 저온 냉각 액체로 변합니다.
4낮은 온도와 낮은 압력 냉각 액체는 증발기에 들어가 실내 열을 흡수하고 스스로 기체 상태로 증발합니다.그리고 실내 온도가 냉각의 목적을 달성하기 위해 떨어집니다..
5냉각 가스는 다시 압축기에 빨려 들어가 순환을 완료합니다.
공기 냉각 냉장고의 장점은 설치가 간단하고 냉각 타워와 냉각 물 펌프가 필요하지 않으며 유지 보수 비용이 낮습니다.효율은 수냉 냉각기보다 낮습니다., 특히 높은 주변 온도에서, 그리고 그 효율은 더 감소합니다.
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 | 16 압력 완화 밸브 |
기술 매개 변수:
| 모델 | RX-1HP | RX-2HP | RX-3HP | RX-4HP | RX-5HP | RX-6HP | RX-8HP | RX-10HP | ||
| 냉각 용량 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| 켈리 칼로리/시간 | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 순환 펌프 | 힘 | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 머리 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 증발기 | 흐름 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 물 용량 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 직경 | 인치 | 1/2인치 | 3/4인치 | 1" | 1-1/2인치 | 1-1/2인치 | ||||
| 콘덴서 | 종류 | 효율적인 청동 세트 유람 알루미늄 핀 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 단위 무게 | 1kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| 모델 | RX2HP | RX-15HP | RX-20HP | RX-25HP | RX-30HP | RX-40HP | JRX-50HP | RX-60HP | ||
| 냉각 용량 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| 켈리 칼로리/시간 | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 순환 펌프 | 힘 | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 머리 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 증발기 | 흐름 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 물 용량 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 직경 | 인치 | 1.5" | 2" | 2.5" | 3" | |||||
| 콘덴서 | 종류 | 효율적인 청동 세트 유람 알루미늄 핀 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 단위 무게 | 1kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
응용 산업:
화학 및 섬유 산업에서 냉각기의 응용은 주로 다음 측면을 포함합니다.
1냉각 플라스틱: 냉각기는 화학 섬유 산업에서 일반적으로 플라스틱 가공에 냉각을 제공하여 처리 중에 열 플라스틱이 변형되는 것을 방지하기 위해 사용됩니다.
2냉각 원자로: 화학 산업의 원자로는 반응 효과를 보장하기 위해 반응의 온도를 제어하기 위해 냉각되어야하며 냉각기는 안정적인 냉각 효과를 제공 할 수 있습니다.
3- 류류 냉각: 화학 섬유 산업에서 섬유 가공은 온도 조절이 필요하며 냉각기는 제품 품질을 보장하기 위해 섬유를 냉각 할 수 있습니다.
4냉각 염료: 염료 제조는 온도를 조절해야 하며, 냉각기는 염료의 품질을 보장하기 위해 염료에 대한 냉각을 제공할 수 있습니다.
일반적으로 화학 및 화학 섬유 산업의 냉장기는 광범위한 응용 분야가 있습니다.모든 링크에 안정적인 냉각 효과를 제공하고 제품 품질과 생산 효율성을 보장 할 수 있습니다..
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
공기 냉각 냉각기 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
공기 냉각 냉장기는 표준 접합판 목재 상자에 포장되어 배송됩니다. 모든 구성 요소는 필름으로 고정되고 보호되며 단위는 쉽게 운송 할 수 있도록 팔렛에 배치됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
제품 유지보수
공기 냉각기 는 중요한 냉각 장비 이며, 그 정상 작동 은 정기적 인 유지 보수 를 필요로 한다.공기 냉각기 유지 보수에서 주의가 필요한 사항은 다음과 같습니다.:
1정기적인 청소: 공기 냉각 냉장고의 라디에이터와 팬은 열 분산 및 환기 효과를 보장하기 위해 정기적으로 청소해야합니다.그리고 먼지와 잔해가 냉각 효과에 영향을 미치지 않도록.
2필터를 교체하십시오: 공기 냉각 기기의 공기 필터는 냉각 효과와 기계 수명에 영향을 미치는 먼지와 불순물이 기계에 들어가는 것을 방지하기 위해 정기적으로 교체해야합니다.
3냉각물질을 검사합니다: 냉각물질의 양이 정상 범위 내에 있는지 확인하기 위해 공기 냉각기 냉각물질을 정기적으로 검사해야합니다.그리고 추가 또는 시간에 냉각 물질을 교체.
4전기 시스템을 검사하십시오: 공기 냉각기의 전기 시스템은 안전성과 신뢰성을 보장하기 위해 케이블, 배선, 보험 등을 포함하여 정기적으로 검사해야합니다.
5기계 시스템을 확인: 압축기, 확장 밸브, 모터 등을 포함하여 공기 냉각 냉장고의 기계 시스템을 정기적으로 검사해야합니다.정상 작동과 수명을 보장하기 위해.
6정기적 인 유지: 공기 냉각 냉장고는 정상적인 작동과 수명을 보장하기 위해 윤활, 가축 스크루, 조정 등을 포함하여 정기적 인 유지 보수가 필요합니다.
7안전에 주의: 공기 냉각 냉장고를 유지 관리 할 때, 전기 충격, 절단 및 타는 등의 사고를 피하기 위해 안전에주의를 기울여야합니다.
결론적으로, 공기 냉각 냉장고의 유지보수는 많은 측면에주의를 기울여야합니다. 정기적인 유지보수는 정상적인 작동과 수명을 보장하고, 실패율을 줄일 수 있습니다.그리고 업무의 효율성을 향상.
